Домашний Инженер 3D — это программа, предназначенная для моделирования зданий и отрисовки схем коммуникаций. Используя ее функционал, можно продумать разводку электрики, водоснабжения и отопления. В этой статье мы разберемся, как составить чертеж в программе для проектирования инженерных систем в частном доме, и рассмотрим ее основные инструменты.
Содержание
Возможности программы
Функционал Домашнего Инженера 3D охватывает полный цикл проектирования здания, от подготовки двухмерного плана до расчета сметы.
Вначале создается коробка: вы рисуете стены, задаете их толщину и высоту, расставляете оконные и дверные проемы в соответствии с реальными размерами. После этого можно начинать проектирование инженерных систем. В программе предусмотрено логичное разделение на слои: для электрики, водоснабжения и отопления предусмотрены отдельные режимы работы. В каждом из них доступна своя библиотека элементов.
Всего существует пять режимов:
- Отопление. Тут ведется работа с радиаторами, трубами подачи и обратки, коллекторами и разнообразным оборудованием для котельной, начиная от котлов и заканчивая расширительными бачками.
- Водоснабжение. В этом режиме происходит проектирование трасс ХВС, ГВС и канализации. У каждого типа коммуникаций есть свой цвет. Помимо труб, тут содержится оборудование для водоподготовки и автономного водоснабжения.
- Освещение. Раздел с лампами, люстрами и прочими источниками света. В каталоге есть почти 90 трехмерных моделей таких предметов, поэтому вы с легкостью найдете вариант под свой вкус и стилистику помещения.
- Выключатели. Режим, позволяющий не просто расставить выключатели, диммеры и другие элементы, но и продумать связи между ними. Прямо здесь можно нарисовать провода, которые соединят выключатели с люстрами и светильниками.
- Розетки. Максимально обширный раздел, в котором можно добавить на план самые разнообразные типы точек подключения. Есть влагозащищенные, силовые и слаботочные розетки, выводы под технику. Если нужно сделать блок из 2-8 гнезд, его легко собрать с помощью встроенного конструктора.
- Электропроводка. Работа с данным разделом начинается с установки щита. Затем выполняется прокладка кабелей. Все коммуникации имеют цветовую маркировку, зависящую от назначения и сечения. Например, заземление на 6 мм² отмечается зеленым, а силовой кабель 3х6 мм² — фиолетовым.

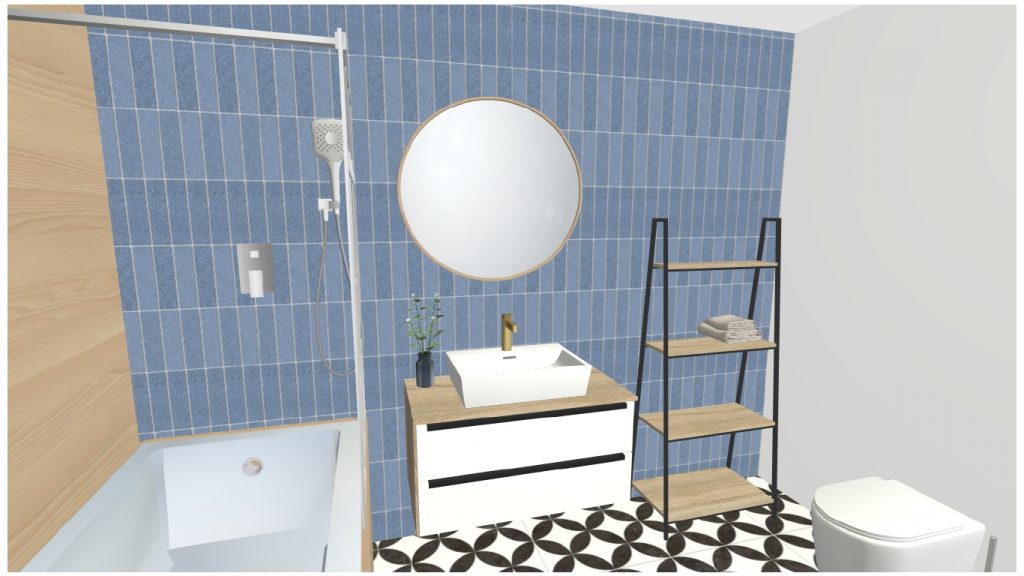

Что важно, в программе качественная 3D-визуализация. Вы можете мгновенно переключаться между двухмерным видом сверху и трехмерной моделью. Это позволяет заранее выявлять и устранять возможные конфликты, например, размещение розетки за спинкой дивана.
По завершении проектирования программа формирует смету. В нее загружаются данные об использованных моделях и материалах. Достаточно добавить в таблицу цены, и расчет ремонта будет готов.
Преимущества Домашнего Инженера 3D
- Интуитивный интерфейс. Большинство операций выполняются в 2-3 клика, поэтому разобраться сможет даже человек, ранее не работавший в программах для проектирования инженерных сетей.
- Обширный каталог. Помимо библиотек оборудования для электрики, водоснабжения и отопления, здесь есть свыше 1200 материалов для наружной и внутренней отделки. Также в программе содержатся около 700 моделей техники.
- Кастомизация. Почти любой объект можно видоизменять через вкладку «Свойства». Если вам не нравится, как выглядит кран или бак, его легко перекрасить.
- Импорт материалов. Если имеющихся текстур не хватает, их можно загрузить со своего компьютера. Просто добавляете изображение, удаляете стыки, подбираете нужный масштаб, и в каталоге появляется новый материал.
Как работать в Домашнем Инженере 3D
Чтобы создать проект здания с учетом коммуникаций, нужно выполнить всего несколько шагов.
Шаг 1: создание планировки

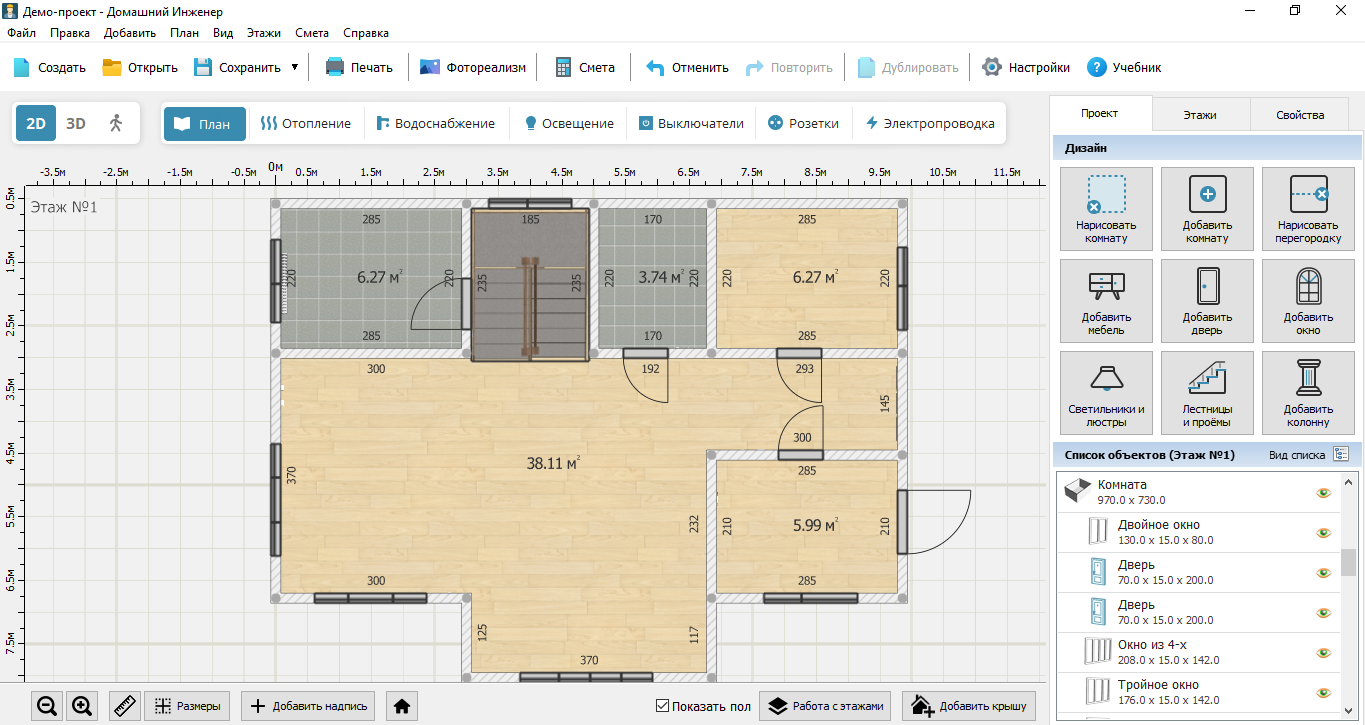

После запуска нового проекта первым делом создается геометрия помещений. С помощью инструмента «Нарисовать комнату» начертите внешний контур дома, затем добавьте внутренние перегородки. На этом же этапе разместите окна и двери, выбрав нужные модели и указав габариты. Все функции, необходимые для этого шага, находятся в правом меню.
Чтобы упростить задачу, можно сразу импортировать обмерный чертеж. В результате вы получите полупрозрачную подложку, которую можно обвести.
Шаг 2: добавление мебели
Чтобы в будущем не допускать ошибок, сразу добавьте на план ключевые элементы: кухонный гарнитур, крупную бытовую технику, спальные места, сантехнику и т. д. Все это также есть в правом меню. Размещать на чертеже новые объекты можно через кнопку «Добавить мебель».
Шаг 3: работа с коммуникациями
Когда план меблировки будет готов, переходите на вкладку с отоплением. Добавьте котел, расставьте радиаторы, соедините все точки с помощью труб. Аналогичным образом поступите с водоснабжением.

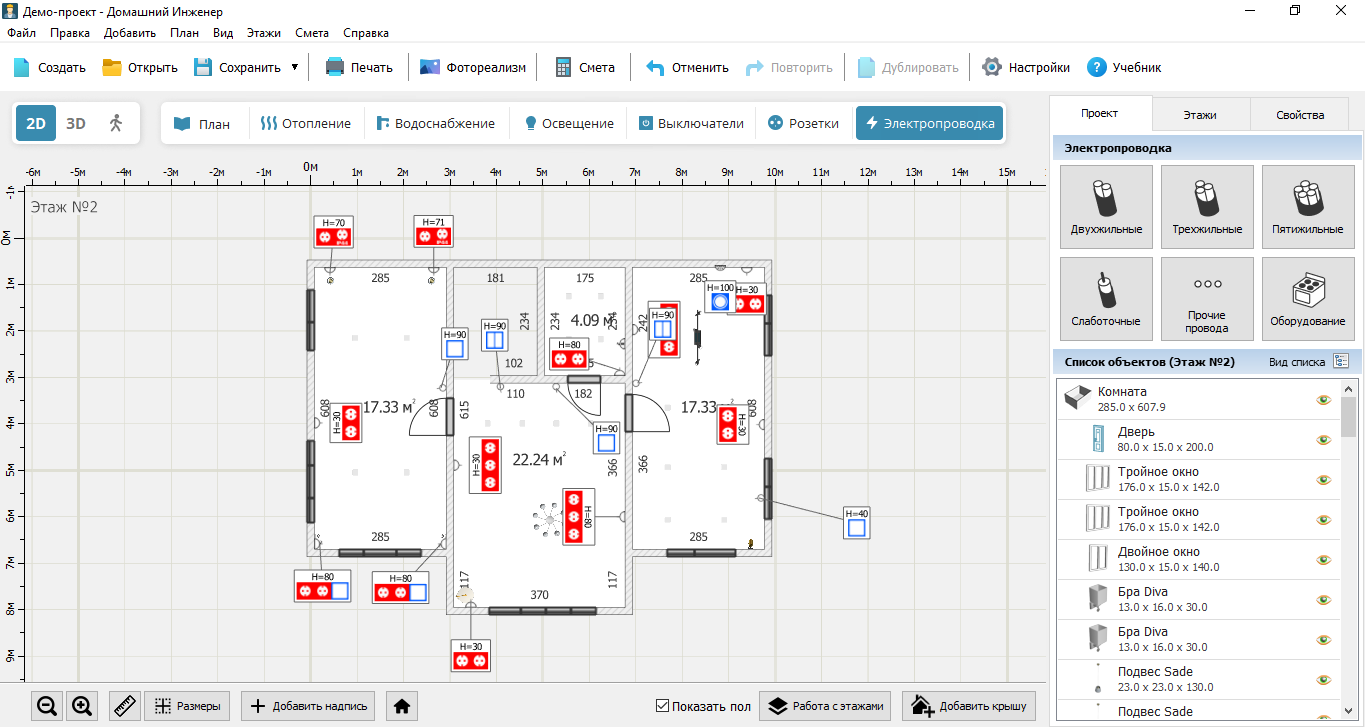

Затем разместите на чертеже светильники, розетки и выключатели так, чтобы они не перекрывались другими объектами. Если нужно, сразу меняйте высоту установки через «Свойства». Когда зкаончите, перейдите в режим «Электропроводка» и спланируйте разводку кабелей.
Шаг 4: визуализация и проверка
Перейдите в режим виртуальной прогулки, кликнув на значок человека в левом верхнем углу. В этом формате вы можете пройтись по созданному интерьеру, проверить правильность установки розеток и выключателей, а заодно убедиться в качестве созданного интерьера.
Шаг 5: составление сметы
Когда закончите с проверкой, нажмите кнопку «Смета» на панели инструментов вверху и следуйте инструкциям программы. Заполнив все необходимые поля, вы получите готовый документ для печати.
Следуя этой последовательности, вы сможете самостоятельно создать корректный и полный инженерный проект, который станет основой для реализации ваших строительных планов.
